CNC TC Ring Grinding Machine

Ang roll ring na bumubuo ng gilingan ay pangunahing ginagamit para sa paggiling ng tungsten carbide roller singsing para sa high-speed wire rod production. Ang nabuo na gulong ng paggiling ng brilyante ay ginagamit upang magsagawa ng magaspang na paggiling, semi-finish na paggiling, pinong paggiling, at hindi paggiling ng paggiling sa panlabas na bilog at hugis-R na uka ng singsing ng roller ng karbida. Ito ay isang kinakailangang kagamitan sa pagtatapos sa shop ng pag -aayos ng makina ng bakal na rolling mill.

Kumuha ng isang quote

PREV：Composite roll paggiling machine NEXT：No next article

Paglalarawan
Mga teknikal na parameter
Makipag -ugnay sa amin

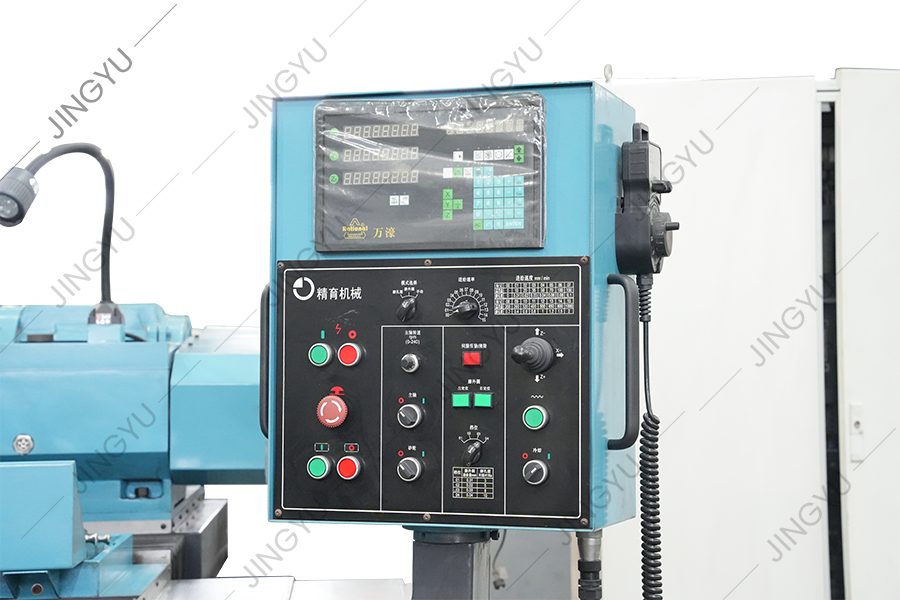

● Ang Tool ng Machine ay nagpatibay ng isang Programmable Logic Controller (PLC) upang makontrol ang paggiling ng wheel frame feed at paggalaw ng worktable ayon sa pagkakabanggit. Ang mga posisyon ng paggiling ng gulong ng gulong at worktable ay dinamikong ipinapakita sa pamamagitan ng isang digital na digital na display. Matapos itakda ang mga kinakailangan sa paggiling, maaaring awtomatikong makumpleto ng programa ang panlabas na bilog ng roller surface at bawat paggiling ng mga grooves.

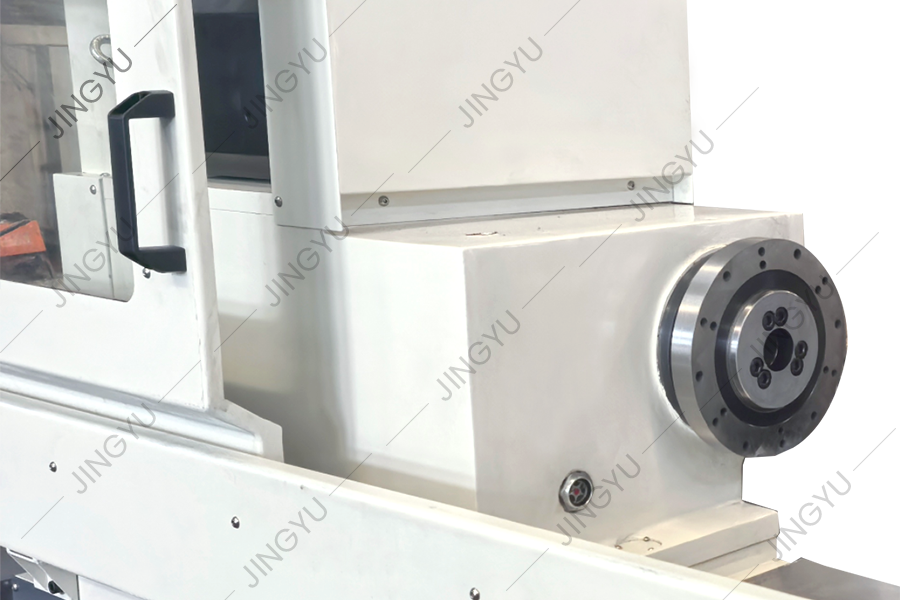

● Ang pangunahing spindle ng workpiece headstock ay nagpatibay ng variable na dalas ng bilis ng regulasyon ng bilis, at ang kaukulang bilis ng pag -ikot ay maaaring itakda ayon sa iba't ibang mga parameter ng workpiece.

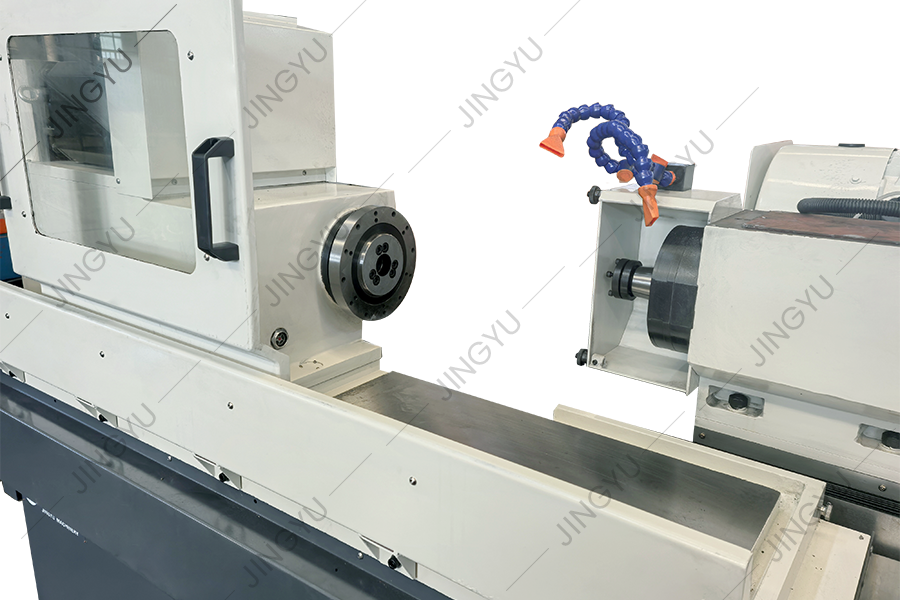

Ang isang lumalawak na mandrel ay naka -install sa headstock spindle. Itakda ang singsing ng roller papunta sa lumalawak na mandrel, at gumamit ng isang Allen wrench upang higpitan ang pag-lock ng tornilyo sa dulo ng pagpapalawak ng mandrel upang makumpleto ang pag-install ng self-centering at paghigpit ng roll ring upang maproseso sa tool ng makina.
● Ang paggiling gulong spindle ay gumagamit ng high-precision rolling bearings at pinadulas at pinalamig ng isang independiyenteng ganap na selyadong langis na pool. Ang isang aparato ng deteksyon ng temperatura ng spindle ay naka-install upang ipakita ang mga pagbabago sa temperatura ng spindle sa real-time, napagtanto ang pagsubaybay sa temperatura at puna sa buong proseso ng operasyon ng system. Ito ay nagpapalawak ng buhay ng serbisyo ng spindle at tinitiyak din ang mahusay na pagganap ng mataas na kawastuhan ng pag -ikot ng spindle at mataas na katigasan.
Ang paggiling wheel spindle ay hinihimok ng isang mataas na kapangyarihan (18.5kW) motor.

M8440A

INDEX	Unit	M8440A
Materyal ng workpiece		Tungsten Carbide Roll Ring
Max. diameter ng workpiece	mm	Φ400
Bilis ng spindle ng headstock	RPM	20 ~ 150
Ang bilis ng paggiling ng gulong ng gulong	RPM	1950
Max. Linya ng bilis ng paggiling gulong	MS	25
Paggiling ng gulong ng gulong ng gulong ng gulong	KW	18.5
Ang paggiling ng gulong ng gulong	mm	Φ250
Max. lapad ng paggiling gulong	mm	65
X-Axis Travel	mm	500
X-Axis Guideway Form		Heavy-duty linear guides
Paglalakbay ng Z-axis	mm	250
Z-Axis Guideway Form		Heavy-duty linear guides
Min. yunit ng feed	mm	0.003
Control system		Programmable Logic Controller

MK8440A

INDEX	Unit	MK8440A
Materyal ng workpiece		Tungsten Carbide Roll Ring
Max. diameter ng workpiece	mm	Φ400
Bilis ng spindle ng headstock	RPM	20 ~ 150
Ang bilis ng paggiling ng gulong ng gulong	RPM	1950
Max. Linya ng bilis ng paggiling gulong	MS	25
Paggiling ng gulong ng gulong ng gulong ng gulong	KW	18.5
Ang paggiling ng gulong ng gulong	mm	Φ250
Max. lapad ng paggiling gulong	mm	65
X-Axis Travel	mm	500
X-Axis Guideway Form		Heavy-duty linear guides
Paglalakbay ng Z-axis	mm	250
Z-Axis Guideway Form		Heavy-duty linear guides
Min. yunit ng feed	mm	0.001
Control system		Siemens 808d
TANDAAN: Ang iba pang mga sistema ng CNC ay maaaring ipasadya ayon sa mga espesyal na pangangailangan ng mga customer.
