Malakas na Tungkulin CNC Milling Machine

Sa pagtingin sa mga problema ng pagproseso ng mataas na bilis ng bakal na bakal, ang XK8450 CNC Roll Milling Machine ay isang bagong uri ng tool ng pagproseso ng CNC roll groove na binuo batay sa serye ng XK9350 ng aming kumpanya, na kung saan ay ganap na sinaliksik at sinuri ang mga pakinabang at kawalan ng mga katulad na produkto sa bahay at sa ibang bansa. Ang tool ng makina ay angkop para sa pagproseso ng mga rolyo na may diameter na mas mababa sa 500mm at haba na mas mababa sa 2500mm, at maaari itong awtomatikong maproseso ang lahat ng mga uri ng pagtutukoy ng mga crescent grooves at contour rib grooves ng φ6 ~ φ50 rebar roll (sa buong pagsang-ayon sa GB1499-2018 Standard).

Kumuha ng isang quote

PREV：Awtomatikong CNC Roll Milling Machine NEXT：CNC Roll Milling Machine

Paglalarawan
Mga teknikal na parameter
Makipag -ugnay sa amin

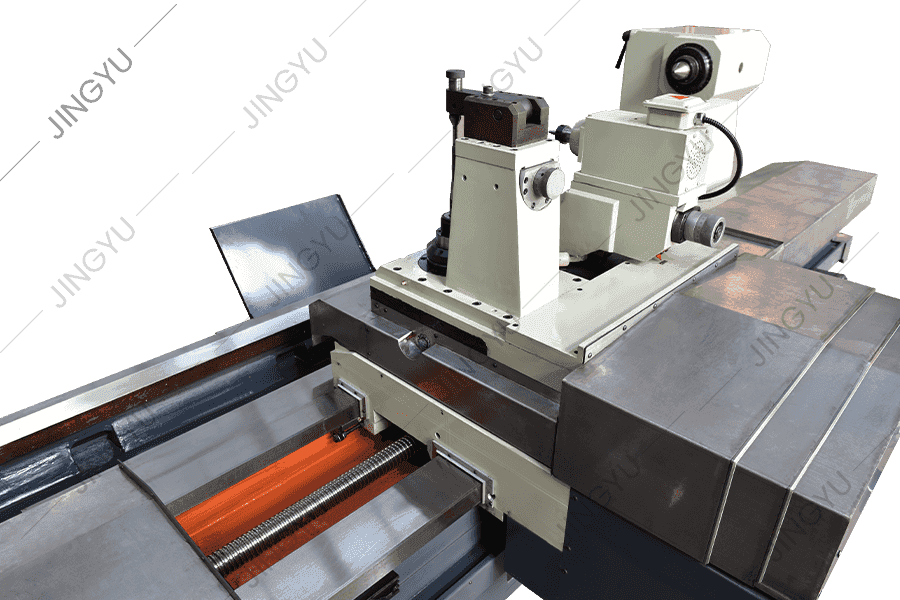

● Ang serye ng mga tool ng makina na lahat ay nagpatibay ng isang integral na 4-riles na istraktura ng kama, at ang mga riles ng sanggunian ay nagpatibay ng integral na super-audio quenching, na nagsisiguro sa mataas na katigasan, mataas na katumpakan, at katatagan ng buong makina. Ang Guiderail Guard ay gumaganap ng isang buong papel na proteksiyon.
● Ang malaking diameter H40 spindle end ng paglipad ng tool ng spindle ay maaaring matugunan ang mga kinakailangan ng machining 60mm pantay na taas na mga buto -buto.

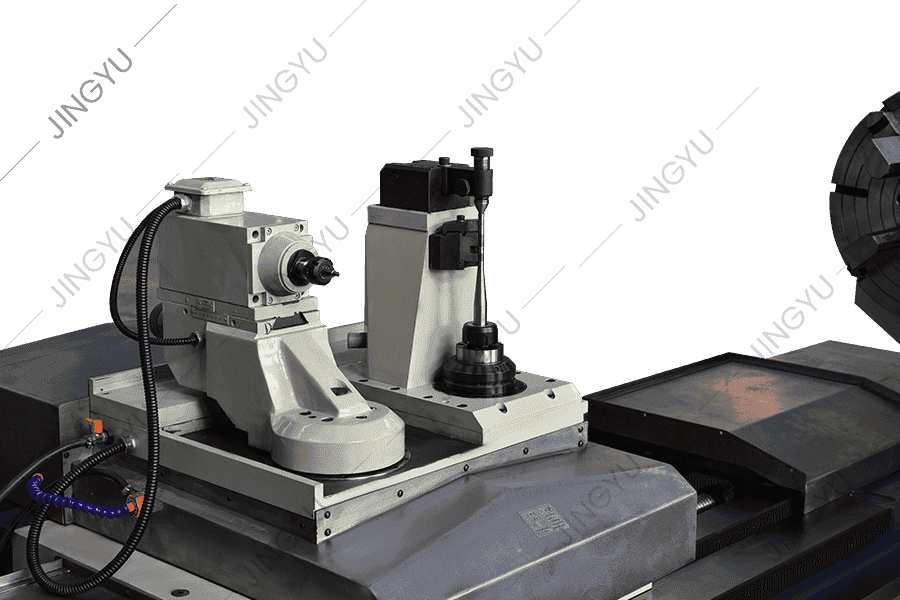

● Ang pag-ukit at paggiling ng ulo ay nagpatibay ng isang mataas na precision turntable na istraktura ng tindig, na nalulutas ang problema ng mahigpit na suporta sa paggiling ng ulo at lubos na nagpapabuti sa pagiging sensitibo at pagpoposisyon ng kawastuhan sa direksyon ng pag-ikot.
● Ang pag-ukit at paggiling spindle ay direktang hinihimok ng isang walang hakbang na regulasyon na nakaayos na spindle na may lakas na 2.2kW at isang maximum na bilis ng 8,000 rpm. Maaari itong maiukit sa mataas na matigas na materyales.
● Ang tool ng makina ay nilagyan ng isang 5-axis na numero ng control control, at ang Rotary Milling Head at Swing Engraving Milling Head ay na-configure sa tabi-tabi para sa sentralisadong kontrol. Kailangan lamang ng operator upang makumpleto ang isang simpleng pagpili ng mode ng pagproseso sa sistema ng CNC, at awtomatikong napagtanto ng tool ng makina ang pag -convert ng pag -andar nang walang pangangailangan para sa manu -manong mekanikal na conversion.

INDEX	Unit	Xk8450fd
Materyal ng workpiece		Ordinaryong materyal, high-speed steel roll, Composite Rolls, Tungsten Carbide Roll Rings, atbp.
Materyal ng workpiece
Naaangkop na mga pagtutukoy ng thread	mm	Φ5-60
Max. diameter ng workpiece	mm	Φ650
Max. haba ng workpiece	mm	2500
Mode ng pagputol at pag -andar		Fly-cutter cutting rib grooves (crescent grooves, contour rib grooves, atbp.) At swing head ukit
Lumipad ang mode ng paghahatid ng cutter		Puro 6-yugto na paghahatid ng gear
Form ng Guideway ng Machine		Integral 4-riles (saddle 2 tailstock 2)
Lapad ng gabay sa makina	mm	900 (hindi kinakalawang na asero buong proteksyon)
Fly Cutter Spindle Speed/Power	RPM/KW	0-600/3.5
Milling head spindle bilis/kapangyarihan	RPM/KW	2000-8000/2.5
Diameter ng tailstock manggas	mm	Φ180
Bilang ng control axis		5
Control system		Siemens 808d/828d
TANDAAN: Ang iba pang mga sistema ng CNC ay maaaring ipasadya ayon sa mga espesyal na pangangailangan ng mga customer.
