CK8450
● Pinagtibay ng CNC Roll Lathe Bed ang pangkalahatang 4 1 na istraktura ng riles ng tren, iyon ay, ang pahalang na pag -aayos ng kama ng apat na hugis -parihaba na riles upang magbigay ng paggalaw at pagpoposisyon ng saddle at tailstock, at mag -set up ng isang pantulong na riles sa vertical na ibabaw ng harap na bahagi ng kama para sa saddle auxiliary na suporta, upang matiyak na ang saddle, ang tool na may hawak ay may isang mas mahusay na higpit, at mas maraming pagputol ng torque.
● Ang riles ng sanggunian ng sanggunian ng kama ay nagpatibay sa pangkalahatang super-audio quenching, at ang pagtutugma ng ibabaw ay nakakabit ng isang import na gabay na malambot na sinturon upang matiyak ang paggalaw ng micro-wear ng bawat sangkap ng feed at mapanatili ang mataas na katumpakan at mataas na katatagan sa loob ng mahabang panahon. Ang isang tiyak na pagkakaiba sa taas ay idinisenyo sa pagitan ng saddle riles at ang tailstock riles upang matiyak na ang mga chips at coolant ay hindi sumalakay sa saddle riles. Ang skateboard ay nagpatibay ng isang hugis -parihaba na riles ng gabay, na epektibong tinitiyak ang pagputol ng rigidity at buhay ng serbisyo.

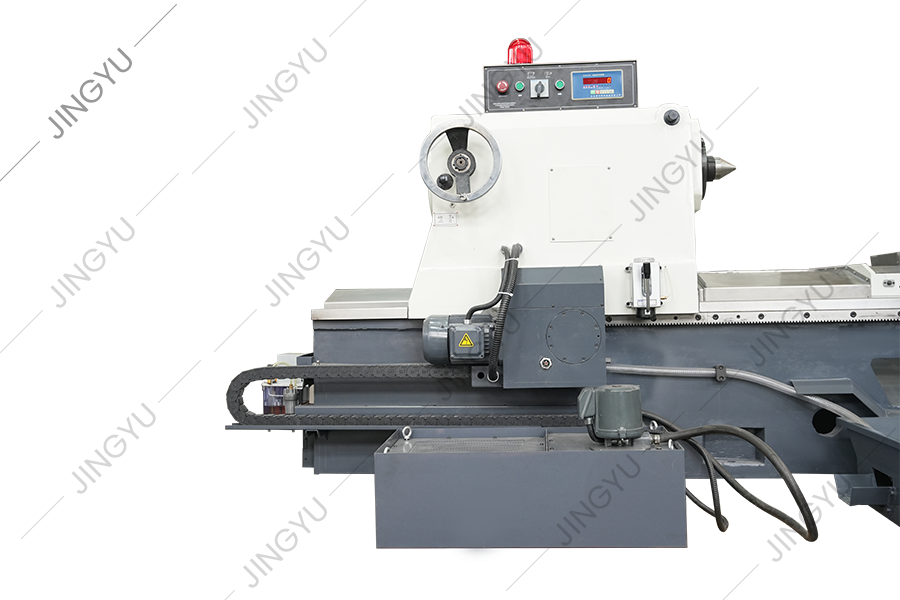

● Ang Tailstock ay nagpatibay ng isang independiyenteng umiikot na spindle at axial teleskopiko na istraktura ng pagsasaayos ng manggas ng tailstock. Ang tailstock spindle taper hole ay MT6#. Ang katawan ng Tailstock ay nagpatibay ng isang integral na istraktura, na nag-aalis ng mga kawalan ng hindi matatag na kawastuhan, hindi magandang kapasidad na nagdadala ng pag-load, at hindi magandang pagiging maaasahan na dulot ng tradisyonal na itaas at mas mababang mga istruktura ng split.
Ang isang butterfly spring ay naka -install sa tailstock spindle upang mai -offset ang impluwensya ng thermal deform at matiyak ang katatagan sa panahon ng pagputol.

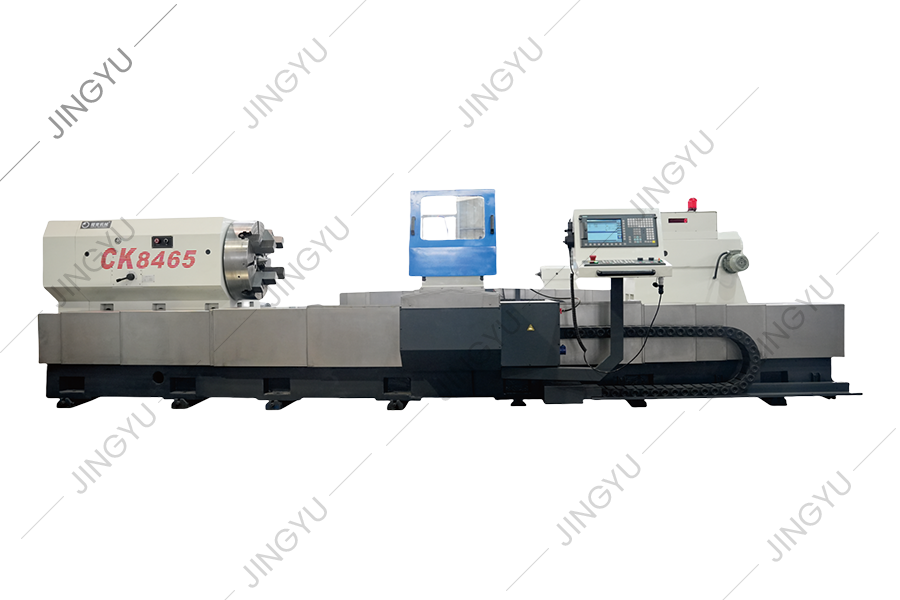

CK8465
● Ang tool ng makina ay nagpatibay sa pangkalahatang 4 1 gabay na istraktura ng tren, iyon ay, ang kama nang pahalang na pag -aayos ng apat na hugis -parihaba na riles upang maibigay ang paggalaw at pagpoposisyon ng saddle at tailstock, at nagtakda ng isang pantulong na tren sa patayong ibabaw ng harap na bahagi ng kama para sa saddle auxiliary na suporta, upang matiyak na ang saddle, ang may -ari ng tool ay may isang mas mahusay na mahigpit, at maaaring magdala ng isang mas malaking pagputol na torque.

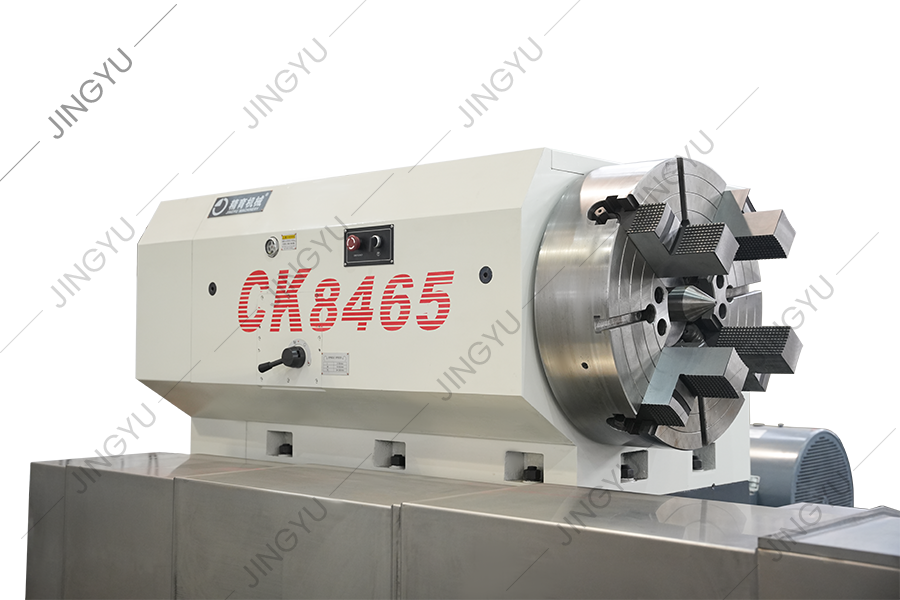

● Ang spindle ng lathe ay nagpatibay ng anyo ng suporta ng two-point, at ang makatuwirang pagsasaayos ng tindig at disenyo ng span ay ginagawang mas mataas na katigasan at kapasidad ng pagdadala. Ang na-optimize na sistema ng paghahatid ay lahat ay hinihimok ng 6-level na katumpakan ng gear pagkatapos ng mataas na dalas na pagsusubo at paggiling upang ang headstock ay may mga katangian ng mababang ingay, mataas na kawastuhan ng paghahatid, at malaking output metalikang kuwintas.
Ang pangunahing paghahatid ng baras ay nagpatibay ng scheme ng regulasyon ng bilis ng bilis na hinimok ng isang 3-gear shift at variable na dalas ng bilis ng regulasyon ng motor upang ang makina ng spindle ay may malawak na saklaw ng regulasyon ng bilis ng 3-240rpm at mataas na mga dinamikong katangian.
● Ang may hawak ng tool ng saddle ay nagpatibay ng isang scheme ng may hawak na tool na may hawak. Ang may hawak ng tool ay maaaring mapabuti ang katigasan ng may hawak ng tool at bawasan ang panginginig ng boses sa panahon ng pag -on ng tool ng makina. At sa pamamagitan ng pag -aayos ng posisyon ng may hawak ng tool upang umangkop sa malalim na pagproseso ng groove pass roll. Ang solusyon sa tool na ito ay napaka -epektibo sa mga lathes ng roll mula sa mga herkule sa Alemanya. Kapag ang high-hardness roll ay nakabukas, ang isang beses na lalim ng pagputol ng isang tabi ay maaaring umabot ng 10mm.
Ang aming kumpanya ay maaari ring pumili upang i -configure ang isang may hawak ng tool ng CNC ayon sa mga kinakailangan ng customer.
● Ang patayo at pahalang na feed ng tool ng makina ay nagpatibay ng isang scheme ng paghahatid ng servo motor, servo motor special reducer, at high-precision ball screw upang matiyak ang mataas na metalikang kuwintas na paghahatid ng sistema ng paghahatid nang walang pasulong at reverse backlash, mataas na paghahatid ng kawastuhan, at walang hysteresis.

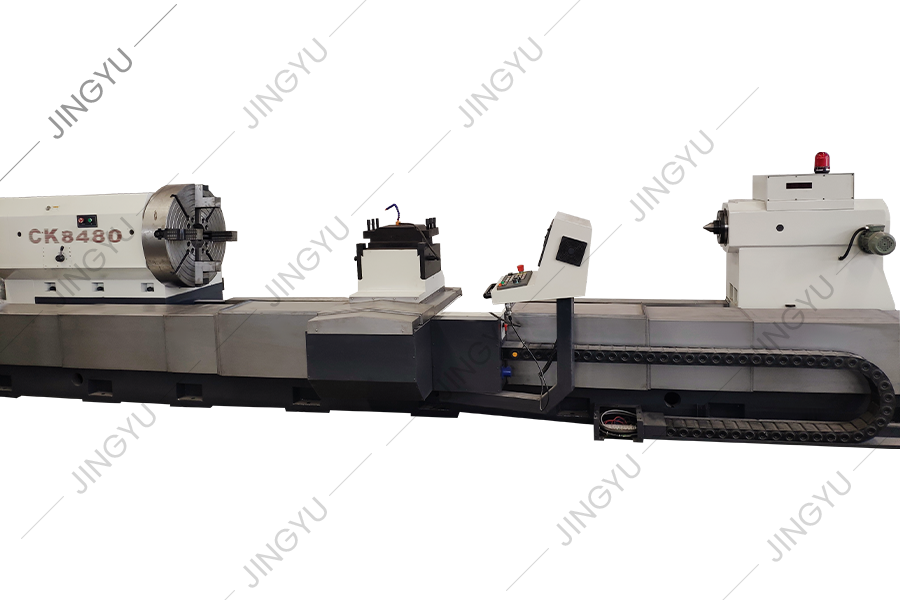

CK8480
● Ang spindle ng lathe ay nagpatibay ng anyo ng suporta ng two-point, at ang makatuwirang pagsasaayos ng tindig at disenyo ng span ay ginagawang mas mataas na katigasan at kapasidad ng pagdadala. Ang na-optimize na sistema ng paghahatid ay lahat ay hinihimok ng 6-level na katumpakan ng gear pagkatapos ng mataas na dalas na pagsusubo at paggiling upang ang headstock ay may mga katangian ng mababang ingay, mataas na kawastuhan ng paghahatid, at malaking output metalikang kuwintas.
Ang pangunahing paghahatid ng baras ay nagpatibay ng scheme ng regulasyon ng bilis ng bilis na hinimok ng isang 3-gear shift at variable na dalas ng bilis ng regulasyon ng motor upang ang makina ng spindle ay may malawak na saklaw ng regulasyon ng bilis ng 3-240rpm at mataas na mga dinamikong katangian.
Ang spindle chuck ay nagpatibay ng isang mabibigat na duty chuck at mahabang taper contact, na maaaring magpadala ng higit na metalikang kuwintas.
● Ang Tailstock ay nagpatibay ng isang independiyenteng umiikot na spindle at axial teleskopiko na istraktura ng pagsasaayos ng manggas ng tailstock. Ang tailstock spindle taper hole ay MT6#. Ang katawan ng Tailstock ay nagpatibay ng isang integral na istraktura, na nag-aalis ng mga kawalan ng hindi matatag na kawastuhan, hindi magandang kapasidad na nagdadala ng pag-load, at hindi magandang pagiging maaasahan na dulot ng tradisyonal na itaas at mas mababang mga istruktura ng split.
Ang Tailstock ay nilagyan ng digital detection at alarm display function para sa tuktok na puwersa ng pagtulak upang maiwasan ang pinsala at labis na pagsusuot ng mga bearings ng tool ng makina at mga bahagi na dulot ng walang limitasyong puwersa ng pagtulak.
● Ang patayo at pahalang na feed ng tool ng makina ay nagpatibay ng isang scheme ng paghahatid ng servo motor, servo motor special reducer, at high-precision ball screw upang matiyak ang mataas na metalikang kuwintas na paghahatid ng sistema ng paghahatid nang walang pasulong at reverse backlash, mataas na paghahatid ng kawastuhan, at walang hysteresis.
Ang gabay na riles na hilig na bakal ay nagpatibay ng isang mekanismo ng pagsasaayos ng ratchet upang mapadali ang pagpapanatili sa ibang pagkakataon.
CK8485
● Ang spindle ng lathe ay nagpatibay ng anyo ng suporta ng two-point, at ang makatuwirang pagsasaayos ng tindig at disenyo ng span ay ginagawang mas mataas na katigasan at kapasidad ng pagdadala. Ang na-optimize na sistema ng paghahatid ay lahat ay hinihimok ng 6-level na katumpakan ng gear pagkatapos ng mataas na dalas na pagsusubo at paggiling upang ang headstock ay may mga katangian ng mababang ingay, mataas na kawastuhan ng paghahatid, at malaking output metalikang kuwintas.
Ang pangunahing spindle drive ay nagpatibay ng stepless na control control program ng gear shift & dc bilis ng kontrol ng motor drive, na ginagawang ang machine spindle ay may isang malawak na hanay ng kontrol ng bilis mula sa 3-240rpm na may mataas na mga dinamikong katangian. Para sa mga kinakailangan sa pagputol ng malaking pagputol ng dami ng pag -alis ng rib at pag -aayos at mga rolyo ng billeting, ang isang mababang gear ay maaaring magamit upang matiyak ang patuloy na metalikang kuwintas ng pangunahing motor pati na rin ang kahusayan sa pagputol. Para sa mga natapos na rolyo ay nangangailangan ng mga katangian ng pagputol ng high-speed. Maaaring magamit ang mataas na gear, at maaari ring mapanatili ang patuloy na metalikang kuwintas ng pangunahing motor, upang matiyak ang kahusayan sa pagputol.

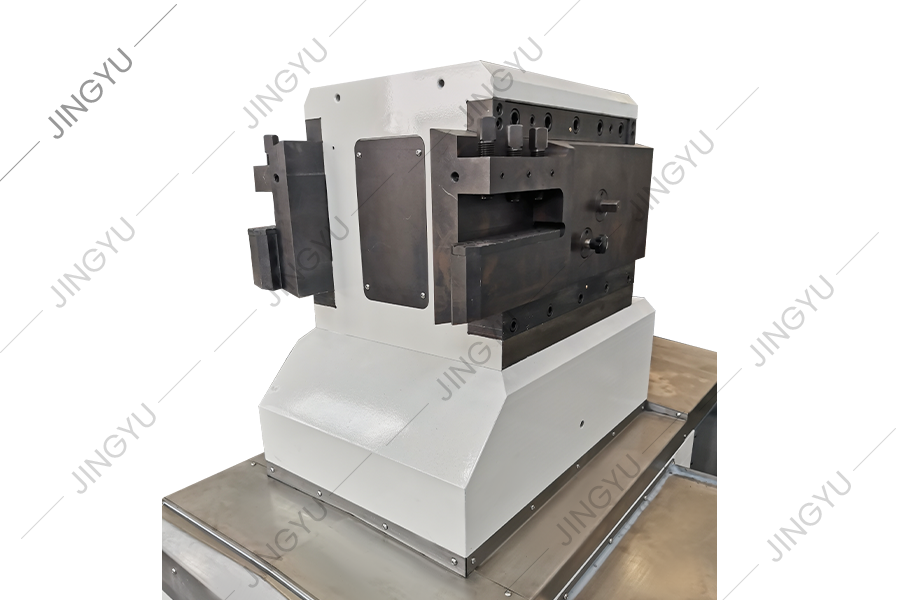

● Ang may hawak ng tool ng saddle ay nagpatibay ng isang scheme ng may hawak na tool na may hawak. Ang may hawak ng tool ay maaaring mapabuti ang katigasan ng may hawak ng tool at bawasan ang panginginig ng boses sa panahon ng pag -on ng tool ng makina. At sa pamamagitan ng pag -aayos ng posisyon ng tool rest plate upang umangkop sa malalim na pagproseso ng groove pass roll. Bawasan ang kakulangan ng katigasan na dulot ng pagpapalawak ng hawakan ng tool, upang ang tool ay humahawak ng resonance, na nakakaapekto sa pagganap ng pagputol. Ang solusyon sa tool na ito ay napaka -epektibo sa mga lathes ng roll mula sa mga herkule sa Alemanya.
Maaari ring piliin ng aming kumpanya na i -configure ang may hawak ng tool ng CNC ayon sa mga kinakailangan ng customer (inirerekomenda na pipiliin ng mga gumagamit ng bakal na anggulo).
