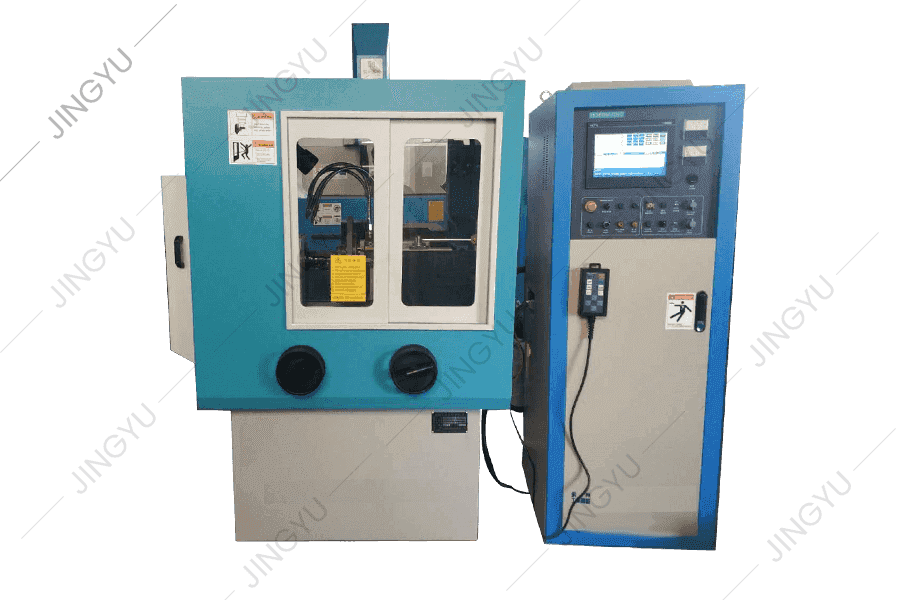

EDM Diamond Wheel Dressing Machine

● Ang Bed Tool Bed ay nagpatibay ng isang bakal na plate na welded na istraktura, at ang gumaganang tangke ng langis at sistema ng bomba ng langis ay panlabas na matatagpuan para sa madaling pagpapanatili at paglilinis.
● Ang tool ng makina ay ganap na nakapaloob upang maiwasan ang pagtagas ng likido na nagtatrabaho. Ang kaliwang bahagi ay isang switchable door para sa madaling kapalit ng mga graphite wheel electrodes, ang likod ay isang dobleng pagbubukas ng pintuan para sa madaling pag-on at pagbuo ng mga graphite wheel electrodes, at ang harap ay isang dobleng sliding door para sa pagproseso ng pagsasaayos at kapalit ng mga gulong ng paggiling ng brilyante.
● Ang tool ng makina ay awtomatikong humihinto kapag nakumpleto ang pagproseso.

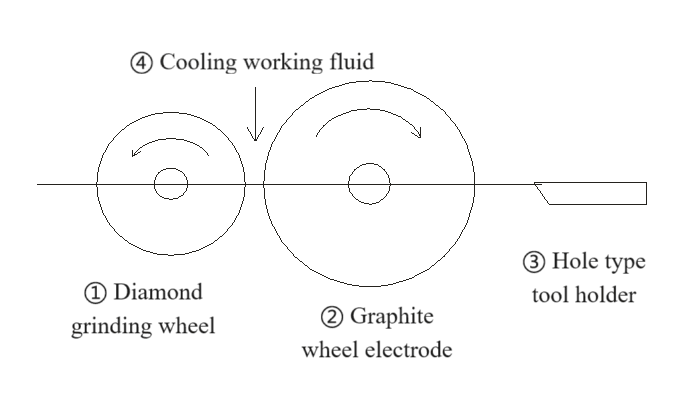

① Diamond Grinding Wheel: Limitado sa Metal Bond Diamond Grinding Wheel, Gamit ang Mandrel Nakatakdang Double Center Clamping, Stepper Motor Servo Drive, Manu -manong/Awtomatikong Rotary Servo Feed Processing.
② Graphite Wheel Electrode: Gumamit ng isang grapayt na gulong na madaling iproseso bilang isang elektrod, ilapat ang prinsipyo ng paglabas ng machining, at gumamit ng isang electric spark upang alisin ang bahagi ng wheel ng paggiling ng brilyante upang maproseso. Ang panlabas na butas ng grapayt na gulong ay nakabukas at nabuo ng isang pamutol ng butas na naka -clamp sa may hawak ng tool.
③ Hole Tool Holder: Ang pamutol ng butas ay maaaring maproseso ng isang wire cutting machine, at kailangang i -cut ang 6 ° back anggulo, na -clamp sa palipat -lipat na tool, at ang panlabas na bilog ng graphic wheel electrode ay pinutol at nabuo.
④ Paglamig na Paggawa ng Fluid: Upang matiyak ang makinis na pag -unlad ng paglabas ng machining, kinakailangan upang i -flush ang paglamig na gumaganang likido (ang gumaganang likido ay 7# puting langis o 5# engine ng langis) sa lugar ng pagproseso. Ang gumaganang likido ay flush mula sa itaas na bahagi ng lugar ng pagproseso, at ang posisyon ng flushing oil pipe ay paulit -ulit na nababagay upang matiyak na walang bukas na apoy sa lugar ng pagproseso.
